北理工團隊開發電化學阻抗譜定量診斷鋰電池析鋰形貌方法
發布日期：2026-04-20 供稿：前沿交叉研究院 攝影：前沿交叉研究院
編輯：吳雨凝 審核：鄭德智 閱讀次數：
近日，北京理工大學研究團隊在電化學阻抗譜定量診斷鋰電池析鋰（鋰沉積）形貌研究領域取得突破，相關研究成果發表在國際知名期刊《Journal of the American Chemical Society》上，研究題目為“Quantitative Diagnosis of Li Plating Morphology by Analyzing Response of Electrochemical Impedance Spectroscopy in Working Li Batteries”。本文的通訊作者為北京理工大學黃佳琦教授和閆崇教授，第一作者為北京理工大學前沿交叉科學院/材料學院碩士研究生余芷嫻。

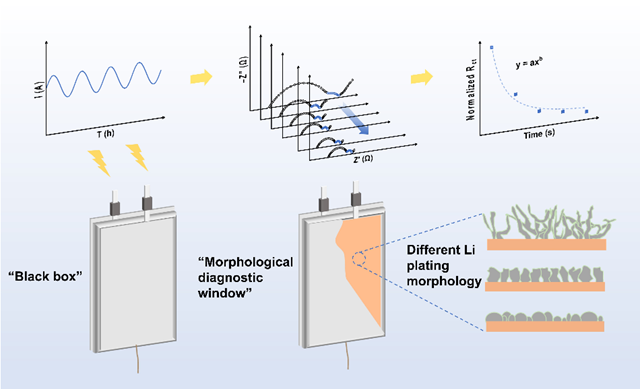

圖1 利用電化學阻抗信號定量診斷鋰沉積形貌的原理示意圖。
析鋰（Li plating）被廣泛認為是制約鋰離子電池快充性能與安全性的核心瓶頸之一，此外，固態電池中的鋰沉積形貌的影響同樣對電池安全至關重要。不同沉積形貌在枝晶生長動力學、界面穩定性以及“死鋰”形成等方面存在本質差異，這些差異直接決定了電池的衰減路徑與安全閾值。然而，在電池實際運行過程中，如何實現對析鋰形貌的實時識別與定量預測，始終是該領域尚未解決的關鍵科學問題。
針對上述挑戰，該工作提出了一種基于電化學阻抗譜（EIS）響應特征的形貌診斷原理與方法。通過系統研究不同沉積條件下的阻抗演化行為，建立了阻抗擬合參數與沉積形貌之間的定量關聯關系，并成功實現了不同析鋰形貌的電化學特征區分及沉積過程的動態演化追蹤。該方法突破了傳統表征手段的局限，使EIS從“定性分析工具”提升為可用于形貌定量診斷的核心技術。
作者通過調控電流密度及沉積容量，在銅基底上構建了多種典型鋰沉積形貌，包括致密沉積與枝晶結構。如圖2所示，不同條件下獲得的沉積形貌呈現出顯著差異，為后續阻抗分析提供了標準樣本。

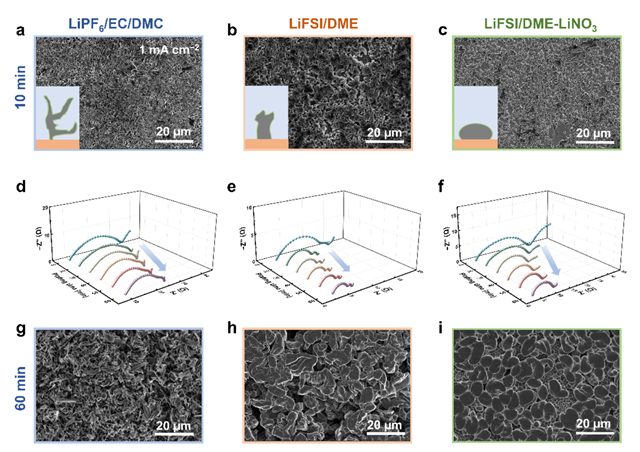

圖2 不同電解液中沉積形貌與阻抗響應的相關性。
進一步利用弛豫時間分布（DRT）技術對EIS數據進行了深度解析。通過精確識別中頻區的電荷轉移過程，計算發現電荷轉移阻抗Rct的演變遵循典型的冪律分布（y = axb）規律。對比分析表明，酯類電解液中的Rct下降最為劇烈，而含有LiNO?的體系則表現出最為平緩的衰減趨勢（圖3）。

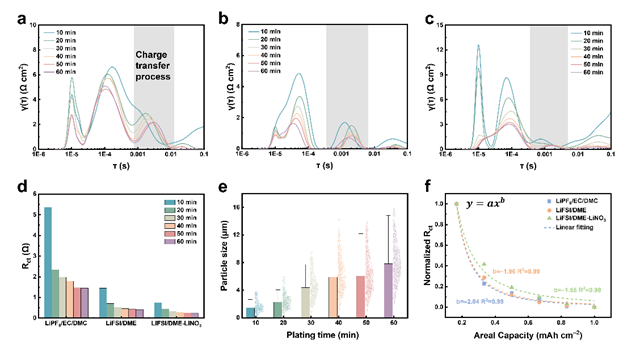

圖3 三種不同電解液體系在鋰沉積過程中的Rct分析
通過對沉積層厚度、雙電層電容（Cdl）增量以及顆粒粒徑分布的綜合統計分析，研究團隊確立了冪律分布方程中的指數|b|與真實形貌的對應關系（圖4）。枝晶狀沉積因其極高的長徑比和疏松結構，導致電化學反應面積（ECSA）迅速膨脹，對應的LGF值最高（>2.0）；柱狀沉積形貌較為致密，LGF處于中間水平（1.7-2.0）；而最理想的顆粒狀或球狀沉積由于比表面積增加最慢，且沉積層最為緊湊（圖4c, f），其LGF值最低（<1.7）。至此，研究團隊將擬合參數中具有動力學描述意義的指數項絕對值|b|定義為鋰生長因子（li growth="" factor="">

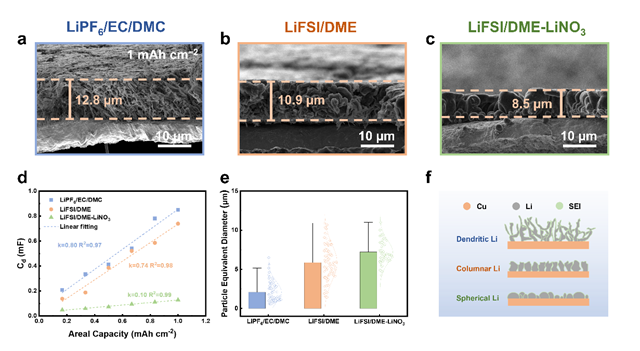

圖4 1.0 mAh cm?2沉積容量下鋰沉積的形貌分析。
為了驗證LGF模型的普適性，研究團隊挑戰了不同電流密度（0.02至2.0 mA cm?2）以及?10 °C的低溫極端條件（圖5）。在變電流測試中，LGF表現出了極強的預警能力。例如，在2.0 mA cm?2的高電流密度下，由于強極化作用，LGF值飆升至3.04，預示著嚴重的枝晶化傾向；而在極低電流下，沉積則趨向于低比表面積的塊狀生長，LGF降至1.67。更具實際意義的是，在?10 °C低溫環境下，阻抗信號反饋出的LGF值2.22準確預判了低溫易誘發枝晶的風險，隨后經拆解SEM證實，低溫下確實形成了比室溫更為纖細、疏松的枝晶結構。

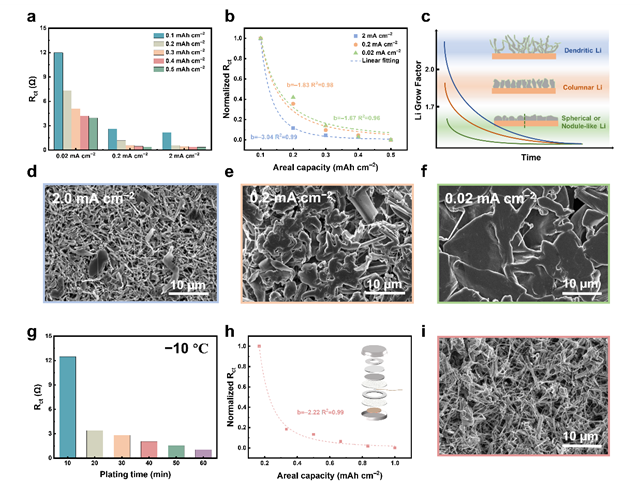

圖5 紐扣電池中不同沉積條件下的實驗驗證。
研究團隊將這一診斷技術從實驗室模型的Li||Cu半電池，進一步擴展到了石墨||鋰半電池以及更接近實用的軟包電池體系中（圖6）。在石墨體系中，成功驗證隨著倍率從0.5C提高至2C，LGF逐漸增大，枝晶含量明顯增加。在軟包電池測試中，盡管由于內部壓力重新分布導致初期阻抗出現短暫波動，但一旦進入穩定的沉積階段，LGF便展現出極高的診斷能力。研究發現，僅需充入約0.3-0.4 mAh cm?2的極小容量，系統便能計算出穩定的LGF值。這意味著，無需耗時的長循環測試，也無需破壞電池，只需在充電初期進行簡短的EIS掃描，就能提前感知內部鋰沉積的微觀形態。這一發現為新能源汽車快充過程中的枝晶監測提供了一種極具潛力的無損檢測新方案。

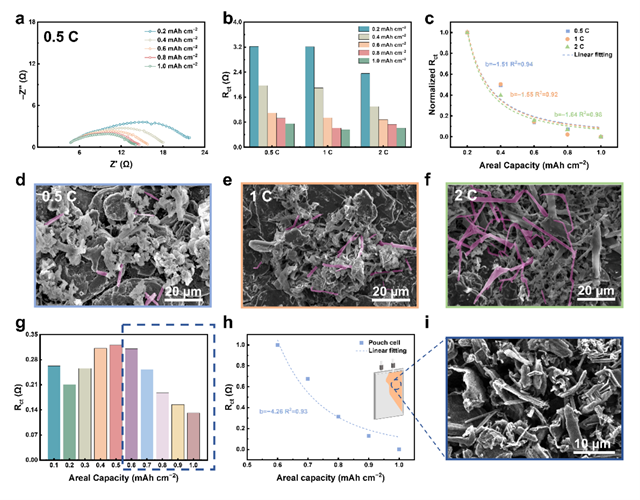

圖6. 不同電池構型中的實驗驗證。
綜上所述，該工作通過建立Rct衰減動力學與鋰沉積形貌之間的定量關系，提出了一種原位、無損的鋰沉積形貌診斷原理和方法。該方法無需拆解電池或中斷運行，即可實時監測沉積形貌，為鋰電池的安全性評估和快充協議優化提供了全新的技術工具。
論文詳情

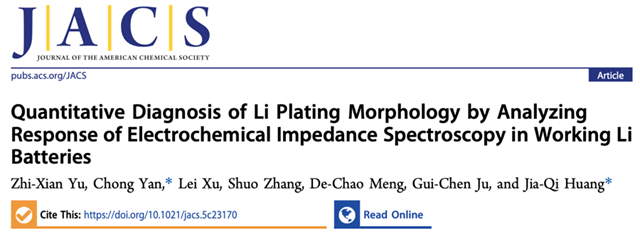

Quantitative Diagnosis of Li Plating Morphology by Analyzing Response of Electrochemical Impedance Spectroscopy in Working Li Batteries
Zhi-Xian Yu, Chong Yan,* Lei Xu, Shuo Zhang, De-Chao Meng, Gui-Chen Ju, and Jia-Qi Huang*
論文鏈接：https://pubs.acs.org/doi/10.1021/jacs.5c23170
